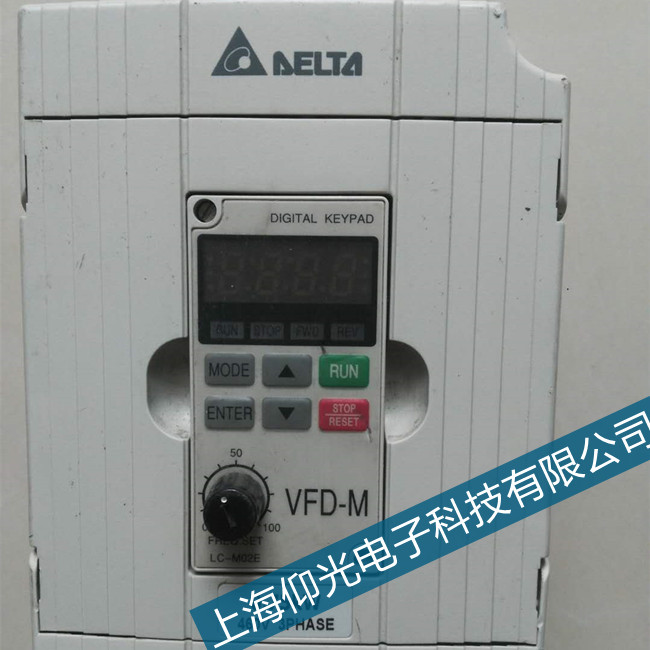

臺達變頻器控制板維修：最近一位做印刷的客戶發了一些視頻個圖片給我們看，說他的臺達變頻器故障報OC，型號是VFD-M/2.2kW的，變頻器一啟動就報OC，無法正常運行。關機上電重啟后，還是一樣報OC故障，問我們是怎么回事，由于不了解現場的情況，于是我們讓客戶先排查，確定是變頻器的問題的話再把變頻器給我們寄過來我們先檢查，然后再報價，確定維修的話我們再維修。沒過幾天，我們收到了這臺變頻器。
昆山臺達變頻器維修：故障解析：
臺達變頻器OC報警的情況有很多種，包括主電路故障、模塊損壞、驅動電路不良以及檢測電路本身的問題，需要一個一個進行排除。先打開機器大致觀察，但是我們發現這個客戶的這臺臺達變頻器是被人維修過的，因為模塊都是新?lián)Q上去的。我們比較煩遇到這樣的情況，因為這樣的故障一般不好找，因為其他工程師已經排除了一些明顯的故障，剩下的故障就比較隱蔽，并且經過排查還沒有解決問題。但我們想著客戶那么遠寄過來，而且我們能搞定的話更能證明我們的實力，于是還是一步一步進行排除。
首先我們對主電路檢查，沒有問題，再檢查檢測電路包括互感器等也沒有問題，再檢查驅動電路，六路驅動脈沖都很正常，模塊是新?lián)Q的，再徹底查檢，也是沒有什么問題。這樣檢修就進入了難點了，報過流有沒有可能是是帶負載能力不行？前面檢測的是驅動電路的激勵電壓，通過測量六路驅動的電流輸出能力，發現U相下臂輸出電流值明顯低于另兩路，順著電路往上查，發現PC929的脈沖輸出腳對地阻值和容量值對比另外兩路有顯示差異，發現接到后級功率放大電路的一個電阻阻值變大，導致輸出驅動電流偏小，更換阻值變大的電阻，輸出電流正常，測試后，臺達變頻器OC報警也消除了。
通過我們工程師把臺達變頻器OC報警維修好后，也分享了對這次維修經驗的總結：
臺達變頻器上橋3路驅動電路是完全相同的，下橋驅動3路也是完全相同的。相同的電路，有兩個相同的節點可以對比，相同節點可以認為阻值相同，電容量相同，如果使用電橋?qū)Ρ入娙莺?/span>D值非常明顯，如果不同，則提供給了我們故障線索。
