艾默生CT/Emerson變頻器UNI3403維修實例
實例1：

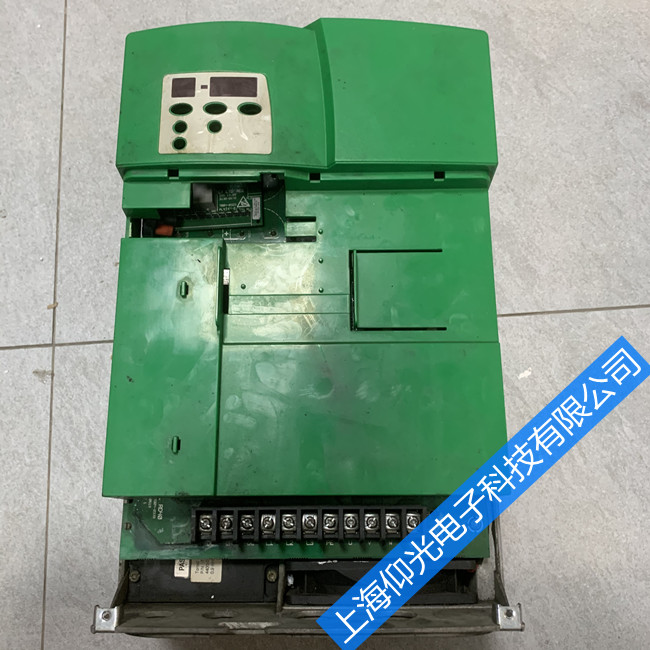

一臺sp3403變頻器，啟動故障是hf25,電流取樣故障。
這個故障時有時無，正常的時候上電就可以運行，故障的時候無法復位。這故障反復出現，廠家決定維修。接到故障機，我首先懷疑電流霍爾的故障，反復試機，故障始終不出現。于是接上電，先不通上就放在一邊，忙別的設備。第二天早上首先上電，故障出現了，趕緊測試霍爾元件的基本電壓值，發現一相電壓明顯不對，看來故障真是霍爾造成的。
Sp系列的霍爾屬于艾默生的訂制品，性能還是很穩定的，他這個電路設計也比較有特點的。差分輸出后到ic5得到精確的比較電壓，然后由兩個分立元件放大，重點是經放大后的信號在反饋到霍爾線圈，得到較高動態的電流信號。艾默生的霍爾是不容易壞的，但這個環路上的分壓電阻，倒是時有損壞。先測板上的電容電阻，并無異樣，再仔細檢測霍爾，結果發現是霍爾線圈線圈的引線開路，重新焊接清洗，上機兩天無異樣，故障徹底修復。
