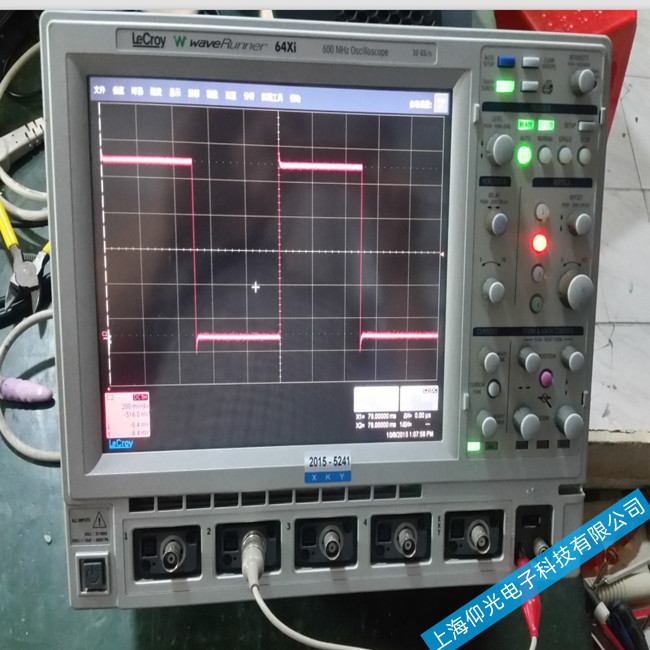

Lecroy力科示波器接通電源后無掃描線故障原因與維修方法
1、出現無掃描線故障的原因：
應先檢查電源電路、示波管電路、觸發掃描電路、X 軸放大器等的工作是否正常。若這些部分工作都正常，則可能是增輝通道(Z 通道)的故障，因?yàn)槭静ü軚艠O電位通常比陰極電位負 60—70 伏，一般情況下，陰極發射電子受柵極負壓抑制能到達熒光屏的甚少。X 軸通道產生掃描電壓的同時也產生一增輝信號，增輝信號經 Z 通道后送到示波管柵級，使柵極電位提高 30 伏左右，陰極電子就會射到熒光屏上，形成較亮的掃描線。如果無增輝脈沖或增輝脈沖幅度不夠，則必然引起無掃描線故障。
2、解決辦法:
a、通道的基線偏移過大，也就是說現在的 0 電平不在屏幕中心，這種情況可以把示波器的耦合打到 GND 的方式，觸發方式為 AUTO，此時調節垂直位移旋鈕，再將基線調節到屏幕的中間位置在測量信號。
b、如果此時你的垂直靈敏度過低，信號的 DC 電平過大也是觀測不到信號的，這時候調節垂直位移，看看能否將信號調到屏幕的顯示位置，或?qū)⒒�調到中心后，輸入耦合打到 AC 方式，再看看有沒有信號。
c、觸發電平不對，就是信號沒有觸發，調節觸發電平看看有沒有顯示。
示波器維修的原則:
1.正確識讀電路圖
正確讀圖是示波器維修工作的第一步。“識讀”就是根據電原理圖全面地認識示波器的內部電路，熟悉電路的工作原理和結構特點，了解信號的產生和傳輸過程、電流電壓的各種變化、各部分的功能及各元件的作用等。
2.分析交流系統
即用交流等效電路的分析方法繪出交流等效電路，從而辨別電路的性質，分析電路的工作原理，研究輸入、輸出的波。區分出主要元件和一般元件。
