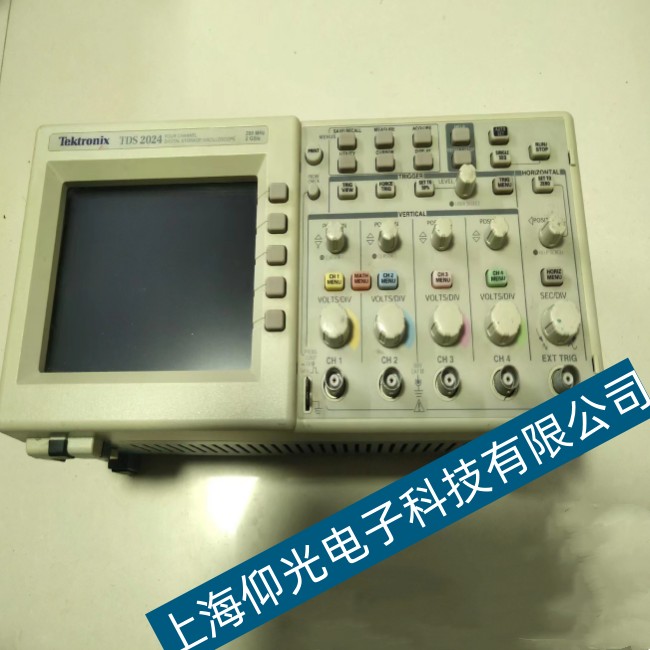

示波器的常見故障及處理方法
1.采集信號后，畫面中并未出現信號的波形
采集信號后，畫面中并未出現信號的波形的故障處理方法如下：
1)檢查探頭是否正常接在信號連接線上。
2)檢查信號連接線是否正常接在BNC(即通道連接器)上。
3)檢查探頭是否與待測物正常連接。
4)檢查待測物是否有信號產生(可將有信號產生的通道與有問題的通道接在一起來確定問題所在)。
5)再重新采集一次信號。
2.測量的電壓幅度值比實際值大10倍或?yàn)閷?shí)際值的1/10
檢查通道衰減系數是否與實際使用的探頭衰減比例相符。
3.有波形顯示，但不能穩定下來
有波形顯示，但不能穩定下來的故障處理方法如下：
1)檢查觸發面板的信號源選擇項是否與實際使用的信號通道相符。
2)檢查觸發類型，一般的信號應使用“邊沿觸發”方式，視頻信號應使用“視頻觸發”方式。只有應用適合的觸發方式，波形才能穩定顯示。
3)嘗試改變“耦合”為“高頻抑制”或“低頻抑制”顯示，以濾除干擾觸發的高頻或低頻噪聲。
4.按下RUN/STOP按鈕無任何顯示
按下RUN/STOP按鈕無任何顯示的故障處理方法如下(以DS1000示波器為例)：檢查觸發面板(TRIGGER)的觸發方式是否為“普通”或“單次”擋，且觸發電平超出波形范圍。如果是，將觸發電平居中，或者設置觸發方式為“自動”擋。另外，按AUTO按鈕可自動完成以上設置。
