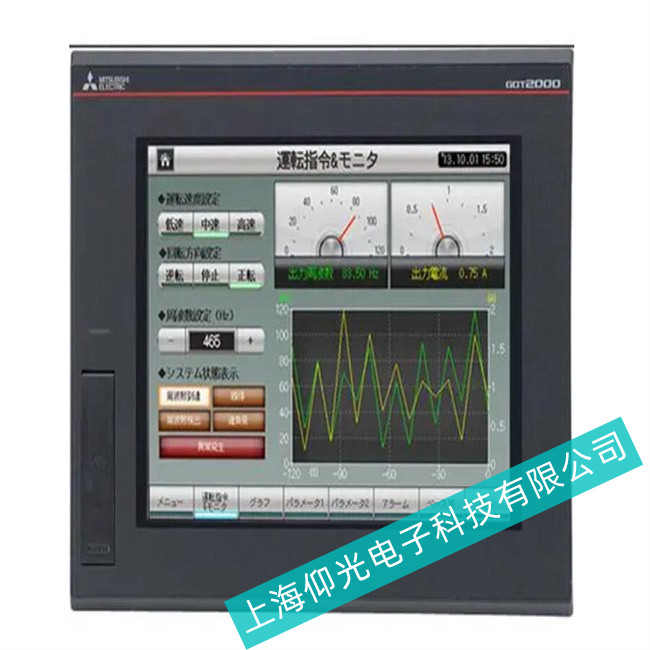

徐州三菱GT1585系列觸摸屏高壓板故障維修費用多少
三菱GT1585系列觸摸屏高壓板（也稱逆變器、升壓板、背光板、背光燈驅動電路或背光燈電源。）
該電路的作用是將開關電源電路提供的DC12/24V低壓直流電壓轉換為液晶面板所需要的AC1000V～1800V的高頻交流電壓，點亮液晶面板背光燈管CCFL（冷陰極熒光燈）或者無陰極EEFL燈管。
在液晶彩電中，逆變電路一般獨立做成一個條狀電路板，一般的高壓條的輸入電壓為8～24V，輸出電流為8mA左右，輸出頻率為45～75kHz，輸出工作電壓為幾百伏至上千伏，多數為1600V左右。
是亮度調整端(ADJ)。
2）高壓條的輸出口接CCFL背光燈管，每個輸出口由兩根線組成，一根為高電平，一根為低電平。由于輸出端口有高壓，所以要注意在通電時不要用手去碰，以免觸電，對身體造成傷害。另外需要說明的是，高壓條的輸出接口有窄口和寬口之分。
通常，觸摸屏的液晶屏燈管有2個、4個、6個、8個或更多，這就需要高壓條也應該適當配對，也就是說，這些燈管要分別由高壓條的輸出口進行驅動，小屏幕液晶彩電一般為10個以下，隨著屏幕尺寸的增大，所采用的燈管數也會相應增加。燈管的多少與屏的大小有關，一般來說：15英寸屏為2根燈管，19英寸屏為4根燈管，26英寸屏為12根燈管，32英寸屏為16根燈管，37~42英寸屏為20根燈管。
3）高壓板工作原理
高壓板實際就是逆變電路，主要由驅動控制電路(振蕩器、調制器)、直流變換電路、驅動電路(功率輸出管及高壓變壓器)、保護檢測電路、諧振電容、輸出電流取樣電路、CCFL背光燈等組成。
在實際的背光燈逆變電路中，常將振蕩器、調制器、保護電路集成在一起，組成一塊小型集成電路，一般稱之為驅動控制IC。
上海仰光電子科技有限公司免費檢測：我們將在收到貨物后2-24小時內報價給您，經您同意后再維修；因其他原因不修，或無維修價值，我司盡快原機寄回給您；
報價參考：（按故障的難易程度和所花時間來定）
修復時間：標準維修時間為5-7個工作日，加急搶修為1-2個工作日（如遇到特殊元件不好采購則不按此標準執行）；
保修時間：客戶試機正常后算起對修復的部位及相同的故障進行3個月的保修；
維修特色：24小時接修服務，快速反應測試，維修企業化運作，給客戶提供持續的保障；免費檢查、先核維修價，經用戶認可再進行維修；備件充足、交貨迅速，所有產品都上電帶負載試驗；速度快、價格優、質量保證，可提供上門服
