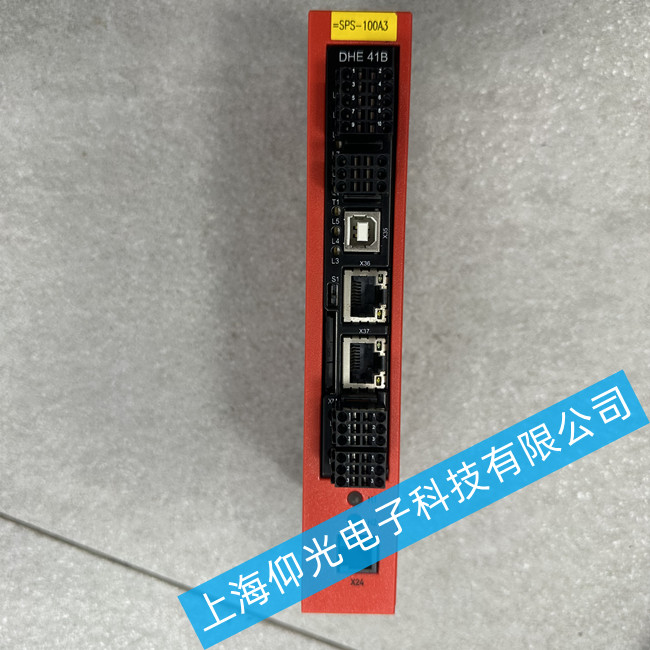

sew變頻器維修 DHE41B/U0H11B 通訊故障維修分析
sew變頻器通訊故障維修主要檢查以下三方面的內容：
(1) 通訊接口的硬件接線和配置硬件是通訊建立的基本條件，但是在實際運行中，發現變頻器通訊故障很大一部分是來自硬件問題，尤其是EMC問題。因此，一旦通訊故障時，必須首先查通訊接口的配線，并需注意以下事項：① 每臺變頻器的PE端就近單點接地；② 每臺變頻器的地線GND連在一起；③ RS485通訊采用屏蔽電纜，且屏蔽電纜采用單端接地方式，屏蔽電纜的地線和RS485通訊模塊的外殼PE接在一起。
在采用以上標準配線仍不能解決通訊故障時，還可以繼續采取以下措施：① 采用隔離的RS485通訊模塊；② 當由于干擾是從GND線串入變頻器或外部設備的，導致變頻器或外部設備不能正常工作時，可斷開各臺變頻器相連的GND連線。
主板與PLC通訊故障
sew變頻器維修D(zhuǎn)HE41B/U0H11B 通訊故障現象：
1)變頻器觸摸屏報主板與PLC通訊故障，PPI電纜接收燈RX燈滅或不閃爍。
主板各個電源指示燈熄滅。高壓電仍加在模塊輸入，模塊輸出封鎖。
2）變頻器觸摸屏報主板與PLC通訊故障，PPI電纜發送燈TX燈滅或不閃爍。
3)觸摸屏報主板與PLC通訊故障，PPI電纜電源燈POW不亮。
故障原因：
1)、變頻器在運行過程中由于主板的供電開關電源PW1或者主板上的直流電源部分故障，導致整個主板的電源失電，IGBT開關信號停止。因此報出主板與PLC通訊故障；模塊封鎖輸出；同時由于主板失電，故障跳閘信號無法發出，高壓電一直加在模塊上。
2）主板接收不到PLC發送的通訊信號，PLC本身通訊部分有問題。
3）PPI電纜本身故障。
解決方法：
1）更換損壞的主板或開關電源。
2）更換PLC
3）更換PPI電纜。
