自動化生產線施耐德工控機XBTF034610通訊不良--主板芯片級維修

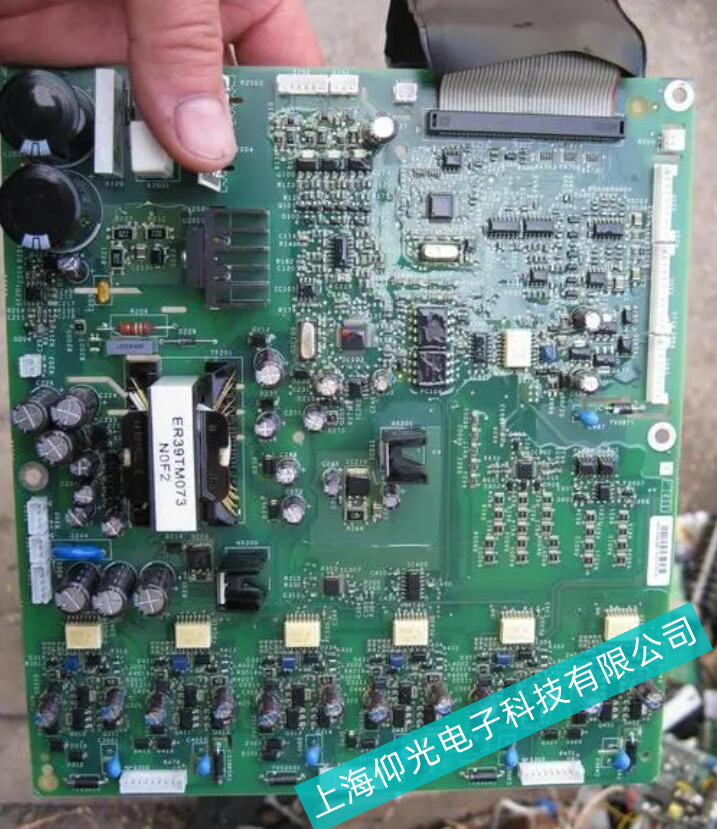

檢測維修：通常施耐德工控機XBTF034610使用RS485通訊方式，既然通訊不上，就應該先查找RS485通訊芯片。發現電路板上有兩個8腳芯片MAX485，這類芯片差分信號管腳都是要連接到接線端子的，于是使用萬用表蜂鳴器檔順著第六腳第七腳檢查看連接到哪一個端子位去了。結果測試中無意發現67腳之間的電阻值非常低，只有5.4歐姆，拆下這一個MAX485芯片，發現確實是這一個芯片67腳之間短路，同時67腳又和5V是短路的。更換這個芯片，上機測試，故障排除。
上海仰光電子科技有限公司專業維修施耐德工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等
轉載請注明出處：上海仰光電子科技專業伺服驅動器維修,伺服電機維修
本文鏈接：http://m.9s7n.com/fuwu/Services_Show20809.htm
伺服驅動器維修 伺服電機維修 觸摸屏維修 變頻器維修
聯系方式：
電話：021-50157782
手機：13817011982 微信同號
郵箱：shygdzi@163.com
聯系人：張工
網址：http://m.9s7n.com
【 我們確保修好測試好給客戶�。。�！】
