西門子變頻器故障維修案例講解

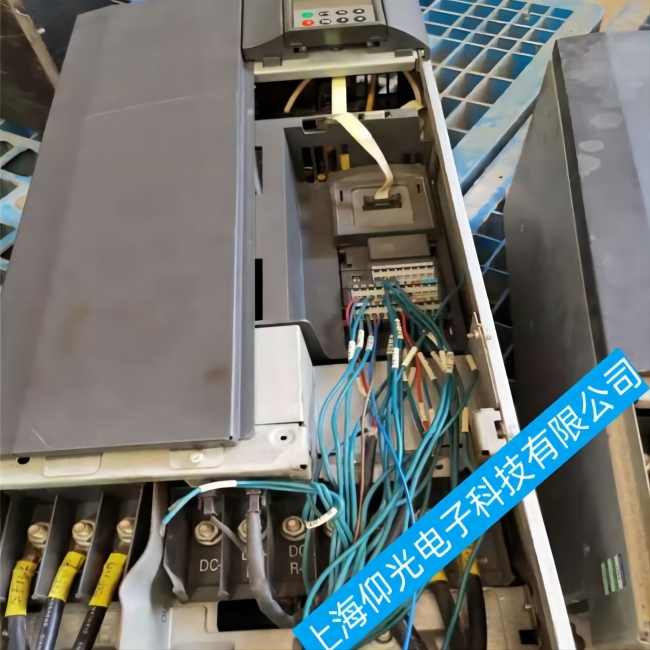

一臺西門子變頻器，由于負載慣量較大，啟動轉距大，設備啟動時頻率只能上升到5Hz左右就再也上不去，并且報警F0001。當時考慮認為，西門子變頻器本身是沒有問題的，問題是客戶參數設置不當，用矢量控制方式，再正確設定電機的參數/模型就可以解決問題。過了兩天西門子變頻器又壞了。經現場檢查分析，這種故障是因為主控板出問題造成的，因為用戶在安裝的過程中沒有嚴格遵循EMC規范，強弱電沒有分開布線、接地不良并且沒有使用屏蔽線，致使主控板的I/O口被燒毀。
當你拿到一臺有故障的西門子變頻器維修上電之前首先要用萬用表檢查一下整流橋和IGBT模塊有沒有燒，線路板上有沒有明顯燒損的痕跡。如果以上測量結果表明模塊基本沒問題，可以上電觀察。
西門子變頻器故障（一）
(1)西門子變頻器上電后面板顯示F231或F002，這種故障一般有兩種可能，常見的是由于電源驅動板有問題，也有少部分是因為主控板造成的，可以先換一塊主控板試一試，否則問題肯定在電源驅動板部分了。
(2)西門子變頻器上電后面板無顯示，面板下的指示燈、綠燈不亮，黃燈快閃，這種現象說明問題出在開關電源不正常(整流二極管擊穿或開路)。
(3)西門子變頻器有時顯示F0022、F0001、A0501不定，敲擊機殼或動一動面板和主板時而能正常，一般屬于接插件的問題，檢查一下各部位接插件。也發現有個別機器是因為線路板上的阻容元件質量問題或焊接不良所致。
(4)西門子變頻器上電后顯示-----符號，一般是主控板問題，多數情況下?lián)Q一塊主控板問題就解決了，但也有個別問題出在電源板上。
(5)西門子變頻器上電后顯示正常，一運行即顯示過流F0001、F002即使空載也一樣，一般這種現象說明IGBT模塊損壞或驅動板有問題，需更換IGBT模塊并仔細檢查驅動部分后才能再次上。
西門子變頻器故障（二）
西門子變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常。“E”報警有以下幾種情況是由底板及CUVC通訊板故障引起的：
故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警
檢查處理
更換一塊新CUVC板送電開機，液晶顯示屏仍顯示“E”報警，說明故障原因不在CUVC板而在底板。
檢查底板，用數字萬用表測外接DC24V電壓正常，檢測集成塊N3基準電壓不正常，集成塊N2 20腳輸出電壓為0.1V，明顯偏低，正常值應為15V，查集成塊N2的1腳為11.3V，8腳為0.20V，11腳電源輸入為27.5V，正常。經分析判斷1腳、8腳、20腳電壓值都不正常。測集成塊N3的1腳電壓為0.31V，2腳電壓為1.8V，電壓值也都偏低。
用熱風槍拆下N3集成塊MC340，測2腳與3腳之間的電阻為84Ω。
更換一塊新N3集成塊MC340后，測各引腳電壓，1腳為2.1V，2腳為5.1V，正常。測N2集成塊各腳電壓也都恢復正常。集成塊N3輸出電壓不正常，引起N2集成塊各腳電壓也出現偏移�；謴妥冾l器接線，輸入?yún)?shù)，啟動變頻器運行正常。
