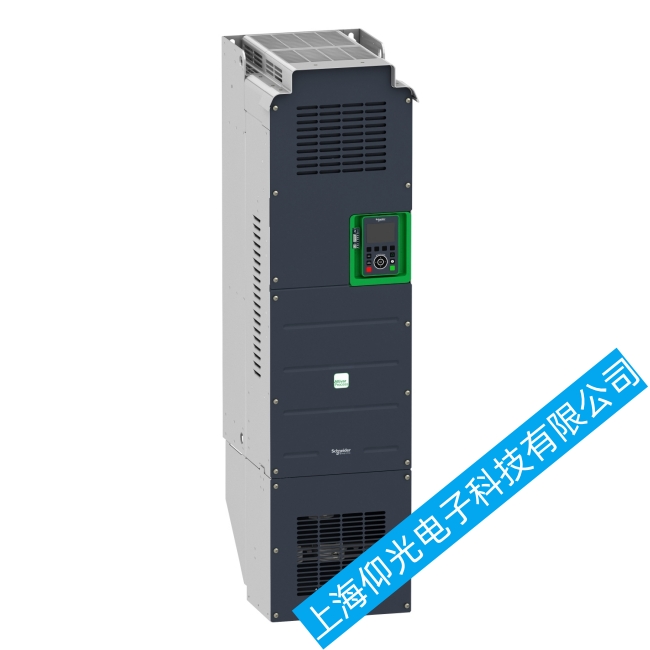

施耐德ATV610上電故障CFF
恢復出廠設置后INF閃，重新上電以后還是CFF或者INF。
檢測開關電源各組輸出電壓都是正常的。通過更換主板把故障鎖定在驅動板上，驅動板INF故障一般都是存儲器93C76,或者通信光耦2611故障，更換93C76故障依舊。檢測2611供電正常，PC201、PC202通信電壓波形正常。PC203、PC204電壓波形不正常。更換PC203、PC204故障依舊,檢查2611與單片機之間電阻，三極管完好，維修進入困境中。經過一夜思考后，把重點放在單片機上。檢測單片機5V供電正常，20M晶振好的，復位電壓正常。只是單片機6、7腳無發送和接收信號�？磥�(lái)只有拿單片機開刀了，找到一塊舊板單片機應該是好的，開始拆裝。
80腳單片機焊接花了不少時間搞。上電還是CFF，新開始慌了，難道不是單片機故障？焊接有問題？重新補焊還是無濟于事。現在開始懷疑人生了。突然想到還沒有恢復出廠設置，恢復出廠后聽到了繼電器清脆的吸合聲，變頻器恢復正常。
1.一般情況，施耐德CFF故障為配置錯誤，解決辦法為恢復出廠設置，但恢復出廠設置后仍報警INF或者CFF，于是換主板后鎖定驅動INF故障，檢查存儲器。
2.施耐德ATV31H全系列INF故障為薄膜按鍵不起作用了，此現象很常見，鎖定第七根線看是否正常，薄膜無法修復于是換了好的單片機，焊接完事。
