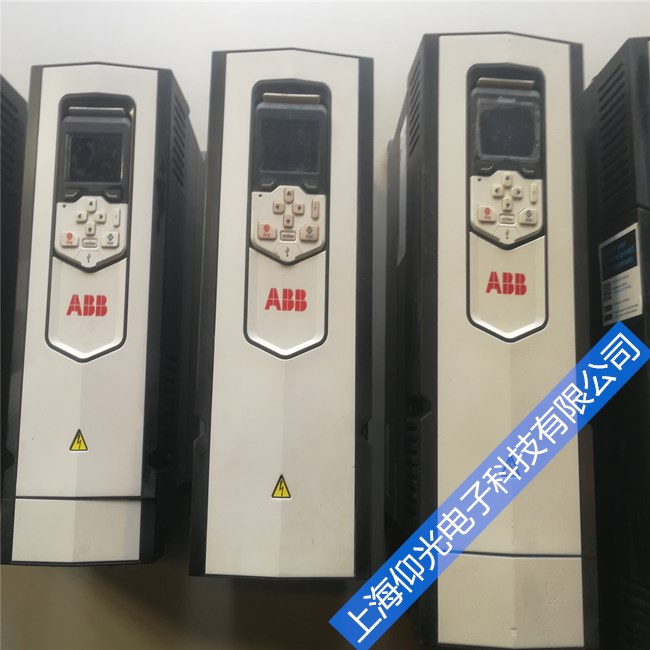

ABB常見故障現象原因分析及處理方法實例
實例1
有一臺ABB ACS800-07-0320-3變頻器，上電后控制盤上顯示：DC UNDERVOLT(3220)直流母線欠電壓故障。
故障原因：直流回路的直流電壓不足，可能是由于電網缺相、熔斷器燒斷或整流橋內部故障所引起的。
處理方法：檢查主電源供電是否正常，如果變頻器進線端通過了接觸器，要檢查接觸器的控制回路是否誤動作，如控制回路有誤動作，可能導致接觸器短時間內頻繁啟動停止，造成變頻器欠壓故障，復位即好，所以該故障為能復位的欠壓故障，變頻器的主接觸器控制回路要認真檢查。如出現欠壓故障不能復位，檢查電容是否泄露。如果變頻器剛斷電，迅速通電，也會引發此故障，所以變頻器斷電，要等電容放電完畢后(約5min)，再重新啟動變頻器。
實例2
故障現象：有一臺ABB ACS800-02-0210-3變頻器，上電后控制盤上顯示：ACS800 TEMP(4210)。
故障原因：變頻器的IGBT溫度過高，故障跳閘極限為100%。由于車間現場環境溫度過高，配電室空調損壞或電機功率不符合所引起。
處理方法：檢查環境條件;檢查通風狀況和風機運行狀況;檢查散熱器的散熱片，并進行灰塵清掃;檢查電機功率是否超過了單元功率。
實例3
故障現象：有一臺ABB ACS800-01-0016-3變頻器，上電后控制盤上顯示：CURUNBAL(2330)逆變單元中過高的輸出電流不平衡。
故障原因：可能是由于外部故障(接地故障、電機故障、電纜故障等)或內部故障(損壞的逆變器元件)引起。
處理方法：測量電機或電機電纜的絕緣電阻，檢查有無接地故障。
實例4
故障現象：有一臺ABB ACS800-01-0100-3變頻器，上電后控制盤上顯示：BRWIRING(7111)。
故障原因：制動電阻器連接錯誤。
處理方法：檢查電阻器的連接，查看是否安裝了內置的制動斬波器，變頻器型號標簽中是否有“+D150”;檢查確認制動電阻器未損壞。
