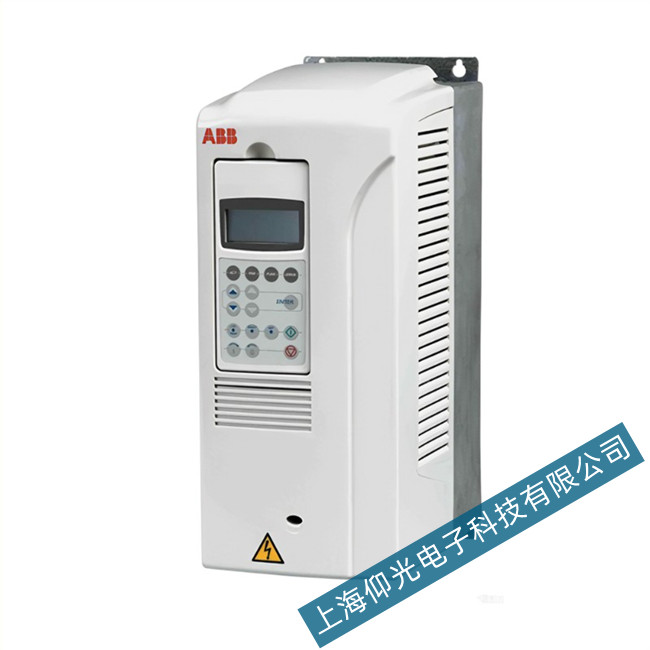

ABB變頻器ACS150系列維修-SHORTCIRCUIT故障代碼原因及維修
故障代碼：SHORTCIRCUIT
故障原因：外部連接的電機電纜故障或變頻器自身硬件故障。
處理方法：脫開變頻器的輸出線，用兆歐表測量三相對地絕緣情況和三相電組，如果電機或電纜有問題，更換電機和電纜；如果輸出正常的話，就檢查變頻器的主回路，主要檢查IGBT.逆變塊和整流橋等。如何判斷IGBT＞逆變塊和整流橋是否正常呢，這里我把上述完好電器件用萬用表二極管檔進行測試，測試結果如：
①對于IGBT,萬用表黑表筆測C,紅表筆測￡時，阻值為0.34MQ左右，反之無窮大。其它四種情況均為均無窮大。
②對于逆變塊，萬用表黑表筆測正極，紅表筆測負極時，阻值為0・67MΩ左右，反之無窮大。萬用表黑表筆測接地極，紅表筆測負極時，阻值為0∙34MΩ左右，反之無窮大；萬用表黑表筆測正極，紅表筆測接地極時，阻值為0∙34MΩ左右，反之無窮大。
③對于整流橋，萬用表黑表筆測1,紅表筆測3時，阻值為0.37MC左右，反之無窮大。其它四種情況均為均無窮大。
如果測試結果與上述結果偏差太大的話，建議更換。如果考慮減少維修對生產時間影響的話，筆者建議直接更換變頻器比較可取，因為更換一臺變頻器需要時間可控，大約2h,而因為出現SHORTCIR—CUlT故障代碼而維修的話，時間遠超過2h,而且時間不可控。
