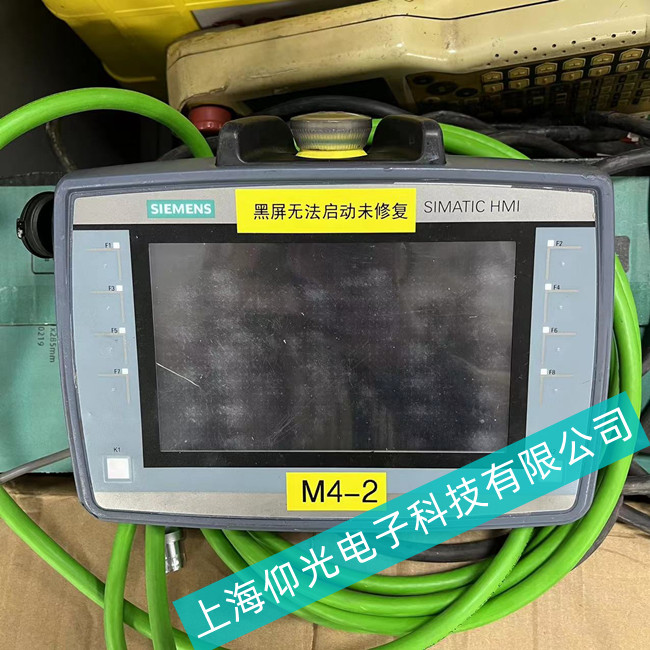

西門子示教器6FC5403-0AA10-0AA1主板壞解決方法
⑴西門子示教器6FC5403-0AA10-0AA1主板壞故障現象：插電源電流直接拉到5A，電壓拉低到0V或接近0V，主板有的會有燒糊的異味。
⑵西門子示教器6FC5403-0AA10-0AA1主板壞維修檢測方法：
1、首先，仔細觀察主板各部分元件是否有變色燒糊的痕跡。
一般來說，當每個元件在出現短路時，由于消耗大電流，會導致元件發熱過高而出現外觀鼓包或變色變焦等。如有燒糊元件。判斷燒糊元件作用及位置，然后分析元件損壞原因。
一般有兩種原因：①元件本身損壞;②后級短路導致元件負載過大。判斷好之后，更換好的元件。
如果更換后，依然主板短路，繼續往下查看。
2、將穩壓電源的電流門限設置小一些，防止電流過大導致主板其他元件損壞，或者電流過大元件發熱產生危險(燙手)。
可以先將穩壓電源的電流設置在1A左右，然后插電源，用手輕輕觸摸，查找發熱元件，如找到，將它更換掉;如果找不到明顯元件，加大電流，繼續查找。
3、西門子示教器6FC5403-0AA10-0AA1維修常見主板壞的元件。
⑴陶瓷電容：
陶瓷電容是多層片式結構，原理就是兩個帶電導體相互靠近，彼此絕緣，就會容納電荷。而電容的兩端是不能通的。陶瓷電容的損壞故障現象就是短路擊穿，使用萬用表去測量，阻值0歐姆。并且不會因為電流的升高而斷路，會一直保持在短路狀態，而且會產生高溫。外觀可以看出兩端觸點有腐蝕的痕跡。陶瓷顏色變深或變得不均勻。一般在主供電或公共端的濾波陶瓷電容損壞幾率比較高。
⑵高低端MOS管：
高低端MOS管在電路中的作用是DC-DC降壓，將適配器的電壓轉換為主板所需要的各路電壓。高低端MOS管一般都是N溝道(只有少部分充放電芯片會使用P溝道)，高低端MOS損壞的現象就是擊穿。使用萬用表去測量形成了通路。一般常見原因是由于供電控制芯進水或損壞，導致MOS管G極失去控制信號(MOS管不可以在沒有供電芯片時直接加電，否則直接導致擊穿損壞)。如果遇到MOS管損壞的故障，要綜合考慮故障原因，防止更換后依舊短路，導致后級元件燒毀。
上海仰光電子科技有限公司維修示教器的故障液晶屏豎線、豎帶、花屏、摔破、黑屏、白屏、閃屏、顯示不良、無背光、操縱桿XYZ軸不良或不靈、數據線不能通訊或不能通電，內部有斷線、無法啟動、無法進入系統、沒有任何字符顯示、觸摸功能失效或者不靈、控制面板顯示后報警急停、短路、急停按鍵失效或不靈、液晶屏摔壞、液晶屏無顯示 主板松動 主板壞。
