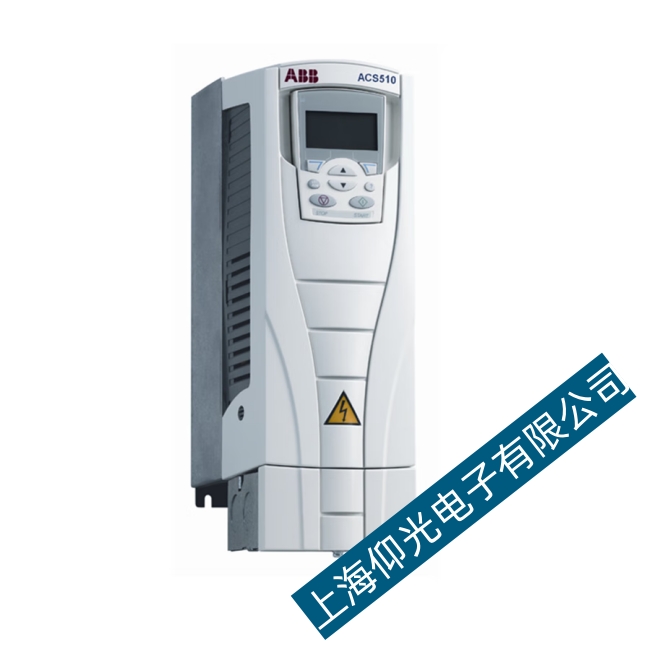

ABB變頻器報5號報警代碼故障排除措施
故障代碼：短路
故障原因：外部連接的電機電纜故障或變頻器本身的硬件故障。處理方法：斷開變頻器的輸出線路，用兆歐表測量三相對地和三相電氣組的絕緣程度，如果電機或電纜有問題，更換電機和電纜；如果輸出正常，檢查變頻器的主電路，主要檢查IGBT、逆變器模塊和整流橋。如何判斷IGBT、逆變器塊、整流橋是否正常？在這里，我用萬用表二極管文件測試上述完整的電氣設備。實驗結果如下：①對于IGBT，當萬用表黑筆測C，紅筆測E時，電阻值約為0.34 MQ，反之亦然。其他四種情況都是無窮大的。②對于逆變模塊，當萬用表黑筆測正極，紅筆測負極時，電阻值約為0.67 MQ，否則為無窮大。萬用表黑筆測接地電極，紅筆測負極時，電阻值在0.34 MQ左右，否則為無窮大；萬用表黑筆測量正極，紅筆測量接地電極時，電阻值約為0.34 MQ，否則為無窮大。③對于整流橋，萬用表黑筆測量
l，用紅色探針測量3時，電阻值約為0.37 Mt2，否則為無窮大。其他四種情況都是無窮大的。
如果測試結果與上述結果偏差太大，建議更換。如果考慮到減少維修對生產時間的影響，作者建議直接更換變頻器，因為更換變頻器
設備需要一個可控的時間，2小時左右，但如果因為短路故障碼而維修，時間遠遠超過2小時，時間不可控。
變頻器維修流程：
第1步：根據客戶的故障描述，評估該伺服器的可修復性。
第2步：客戶寄/送到我司，登記入庫，等待檢測。
第3步：工程師檢測故障點，出具檢測報告書，確定維修價格及維修周期。
第4步：維修報價，等待客戶確認。同意則進行維修，不同意則原機返回。
第5步：維修ok, 帶電機測試?yán)匣?br />
第6步：試機成功登記出庫。
第7步：客戶付款。
第8步：交付客戶使用。
第9步：貼心的跟蹤服務。
