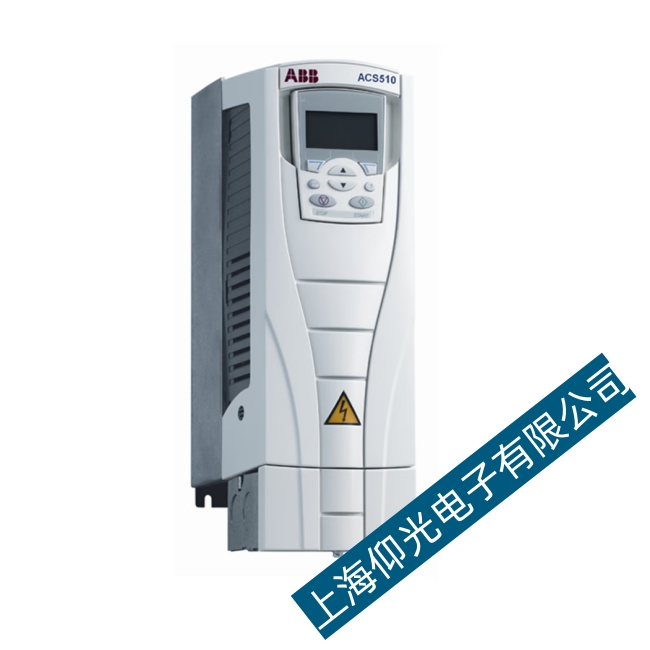

ABB變頻器開關電源故障維修怎么排除
ABB變頻器開關電源結構主要由整流、濾波和開關電源穩(wěn)壓電路三部分組成。關鍵元件包括SKD53/16S三相整流橋、6個385V470μF電解電容、10W270Ω充電電阻、GU-SH-115DM充電繼電器、2SK1413開關管、開關變壓器、UC3844脈寬調制集成電路以及一些電阻、電容、二極管由其他組件組成。從元件型號來看，除了開關變壓器外，其余元件并沒有什么特別之處。在排除ABB逆變器開關電源電路故障時，只要開關變壓器沒有損壞，一般都能正常排除故障。
開關電源維修步驟
1、首先檢查ABB逆變開關電源電路中的整流、濾波電路是否正常。方法是在逆變器上加一個380VAC電源，用萬用表的直流電壓量程檢查385V470μF電解電容的正負引腳上是否有510V的直流電壓。若有510V直流電壓，則整流濾波電路正常。若無510V直流電壓，則整流濾波電路有故障。因此，開關電源故障的原因是由整流器、濾波器和波形電路引起的。檢查范圍大致為整流電路和濾波電路。一般情況下，如果SKD53/16S三相整流橋損壞，可以通過測試萬用表電阻來檢查和確認。
2、檢查ABB逆變開關電源電路中開關管2SK1413是否損壞。檢查ABB逆變開關電源電路中開關管2SK1413是否損壞時，首先斷開逆變器電源，然后使用電路中的R開關管2SK1413柵極和漏極之間的正向和反向電阻，以及柵極和源極之間的正向和反向電阻。正常情況下，正向和反向電阻值應為無窮大，然后檢查漏極和源極之間的電阻。正向、反向電阻正常情況下應具有正向導通、反向截止的特性，并符合上述檢查結果，說明受檢ABB逆變開關電源電路中的開關管2SK1413是良好的，否則就是已損壞，應更換。
3、檢查ABB逆變開關電源電路中串聯在開關管2SK1413源極與地之間的2.7Ω電阻是否燒壞（該電阻為過流保護電阻）。一般情況下，只要開關管2SK1413損壞，電阻就會燒斷。
5、檢查ABB逆變器開關電源電路開關變壓器次級輸出端35V330μF電解電容兩端是否有24V直流電壓，10V1000μF電解電容兩端是否有5V直流電壓電解電容器。如果不是，則說明開關變壓器或這部分電路有故障。只要仔細檢查這部分電路的二極管和電解電容是否損壞，就可以找到故障所在。
通過以上檢查步驟，基本上可以查出ABB逆變開關電源電路損壞的原因，找出損壞的電子元件，更換同型號、同規(guī)格的元件，然后修復ABB逆變開關電源供電電路。
