故障現象：R、 S、 T 三相輸入短路，無顯示。

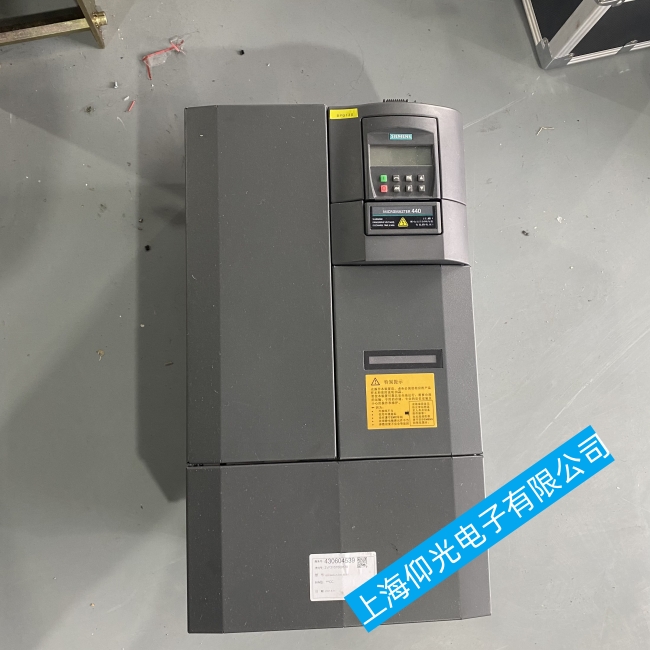

原因分析以及維修方案：拆開機器后，發現設備存在嚴重短路，整流模塊和 IGBT模塊爆裂，短路導致的黑色積炭噴得到處都是，主回路兩個繼電器也爆開，主控板暫時沒有發現問題，但驅動部分被燒毀。除此之外，儲能大電容一部分都已發漲，電容板上的兩顆大螺絲接觸處全部燒焦，這是420系列變頻器的通病，因為所有的電都必須經過這兩個鐵螺絲，鐵螺絲一旦生銹，很容易導致電容的充放電不良，電容器就會發熱、漏電，最終損壞重要部件，為了防止再次接觸不良打火，在上螺絲同時最好焊上幾股粗銅線并存螺絲位上好，維修觸發板時不知道參數的，可以從控制板上完好的器件與損壞相同的對比，修復該板的正向電壓為4.7伏，負向電壓為-4.44伏，更換損壞器件后，可以加電試驗，試驗步驟按主回路主控制空載，負載分別運行檢查。
在上電測試前，為了保證設備的安全，防止重要器件再次損壞，大容量暫時不要裝止，用兩只小容量電容代替，為了保護 IGBT ，電容到 IGBT 的供電回路最好是串聯一保白熾燈泡，這樣就可以加大電容了，通電有后如果顯示正常，可以啟動變頻器，再測量6個觸發市制脈沖，如果信號正常，就可以去掉電容與 IGBT 之間的燈泡，裝上大電容進行空載運行，正常后再接負載運行，機器調試后，通常會恢復正常。
溫馨提示：請勿自行拆卸檢查或交給非專業人士，以免越修越壞，造成不必要的經濟損失！早一天聯系，少一天損失！上海仰光電子科技有限公司因為專注，所以專業！
