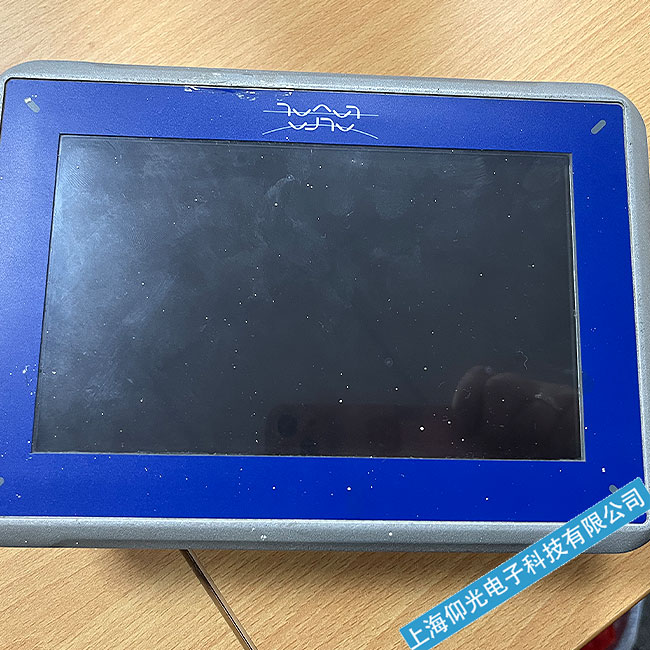

北爾觸摸屏TA150維修常見故障黑屏故障已修好免費檢測
上海仰光電子科技有限公司
精修各國人機界面,觸摸屏,觸控屏,工業顯示屏,文本顯示。不限、不限型號。
北爾觸摸屏常見的故障有:上電黑屏、花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒保險,不能正常開機、進入不了系統,碎屏、觸摸無反應、觸摸響應慢、觸摸偏移、觸摸死機、按鍵故障,內容錯亂、PWR燈不亮、通訊失敗,電源板故障、高壓板故障、主板壞等。
1)黑屏或白屏故障:
a)先要判斷故障在開關電源、信號處理部分還是TCON部分。
b)可通過測量連接信號處理部分和TCON部分之間的LVDS信號,來判斷故障范圍,如果正常,則懷疑后端的TCON部分;如果不正常,則檢查前面的信號處理部分。c)對于TCON部分檢查,主要檢查:關鍵點電壓、RSDS線連接性。
2)屏幕亮線,亮帶或者是暗線:一般是液晶屏內部的故障,亮線故障一般是連接液晶屏本體的排線出了問題或者某行和列的驅動IC損壞.暗線一般是屏的本體有漏電,或者TAB柔性板連線開路.以上兩種問題基本上是屏廢了。
3)白屏分為兩種情況:1)有信號輸入,整個屏幕是白的,看不清圖像,這是由于控制電路板故障引起的;2)有信號輸入,整個屏幕是白的,能夠看到圖像,但圖像仿佛被一層霧罩住,這是由于Cell不良所致。無法修復,需要更換LCD屏。
白屏,要檢查三個電壓:1)10V(或12V),它是由5V(或3.3V)的屏供電電壓經過一個簡單升壓后,產生的一個電壓。2)25V(或30V),它是由DC---DC電路輸出的。3)負7伏,它也是由DC---DC電路輸出的。如這3個電壓都正常,接著要考慮主芯片是否虛焊、以及是否損壞等。還要檢查的一個重點就是屏線,看屏線有沒有裝到位、是否接觸良好,必要時清洗一下屏線。另外屏的DC---DC變換電路,*個要檢查的就是濾波電容,第二個就是DC--DC電路的IC壞的多。
