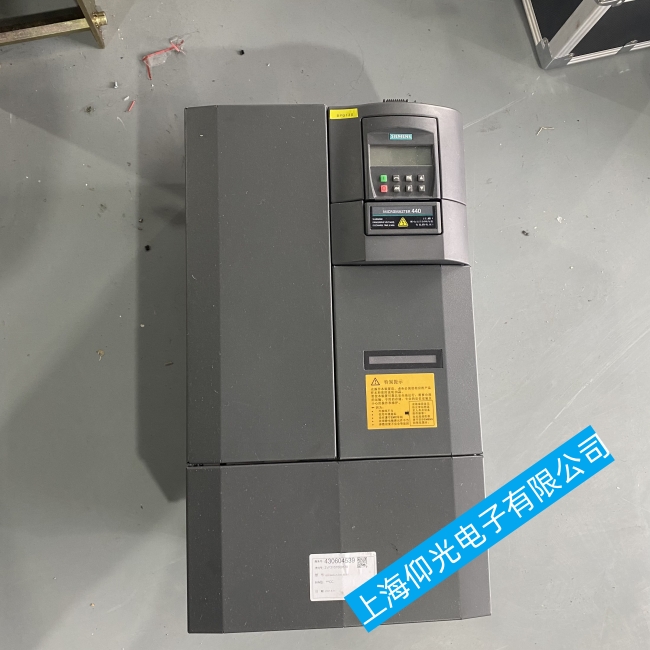

西門子變頻器中IGBT爆炸的原因
IGBT爆炸原因分析【變頻器配套設備】
1.爆炸的本質是發熱功率超過散熱功率，內部原因應該就是過熱。
2.人為因素：
(1)進線接在出線的端子上
(2)變頻器接錯電源
(3)沒按要求接負載
3.常見原因：
(1)過電流 ：一種是負載短路，另一種是控制電路處邏輯受干擾，導致上下橋臂元件直通。
(2)絕緣的損壞
(3)過電壓 ：通常是線路雜散電感在極高的di/dt作用下產生的尖峰電壓而造成，解決的辦法就是設計高性能吸收回路，降低線路雜散電感。
(4)過熱 ：IGBT不能完全導通，在有電流的情況下元件損耗增大，溫度增加導致?lián)p壞。
(5)通訊誤碼率 a.通訊一段時間后，突然的錯誤信息導致IGBT誤導通使 IGBT爆炸;b.通訊板FPGA程序運行不穩定導致IGBT誤導通使IGBT爆炸
4.其他原因：
(1)電路中過流檢測電路反應時間跟不上。
(2)IGBT短路保護是通過檢測飽和壓降，而留給執行機構的時間一般是10us(8倍過流)在上電的時候容易燒預充電電阻和制動單元里的IGBT。
(3)工藝問題：銅排校著勁、螺絲擰不緊等。
(4)短時大電流：原因也有很多，比如死區沒設置好、主電路過壓、吸收電路未做好。
(5)驅動電源也是個應該特別注意的問題，該隔離加隔離、該濾波加濾波。
(6)電機沖擊反饋電壓過大導致IGBT爆炸。但對于充電時爆炸的情況發生的概率不是很大。
(7)電機啟動時，輸入測電壓瞬間跌落，電容放電。輸入測電壓恢復后電容充電時的浪涌電流過大致使IGBT爆炸。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
