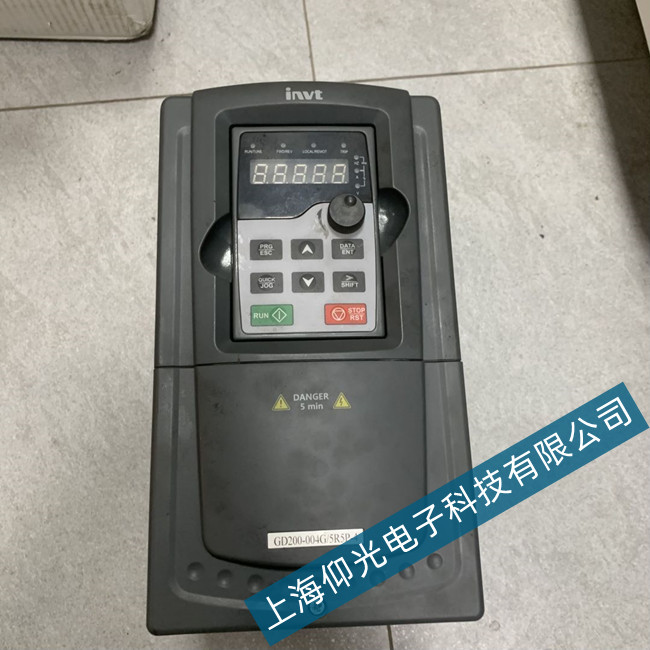

在英威騰變頻器中，故障代碼BCE表示制動單元故障。導致制動單元故障的原因很多，通�？梢钥偨Y(jié)稱一下幾點，制動線路故障、制動管損壞以及外接制動電阻阻值偏小。在開展變頻器維修時，可以圍繞這點著重檢查。
BCE是制動單元故障，通過檢測制動管CE間的電壓（即Vce電壓）來判斷故障�？赡茉斐傻脑蛴校海�1）外部制動電阻阻值偏小；（2）制動管Vce或Vbe有擊穿現象；（3）制動管Vce檢測電路故障。
以380V D體積為例，排查故障時：
（1）斷開電源測量GB與GN阻抗，正常為7.5K，偏小說明制動管門級可能擊穿短路；測量PB與N之間二極管特性，正向不導通，反向狀態下應為0.8V左右。
（2）如果外接制動電阻請先斷開，看是否還出現BCE故障
（3）未接制動電阻且未達制動電壓情況下，測量PB與“-”端子間電壓，正常為16.5V左右。
（4）如果上述都正常，則BCE故障是控制板或者排線接觸不良導致。
（5）更換排線看是否故障排除。
（6）檢測控制板F-BAK與GND間電壓，正常為OV，F(xiàn)-BAK1與GND間電壓正常為3.3V。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
