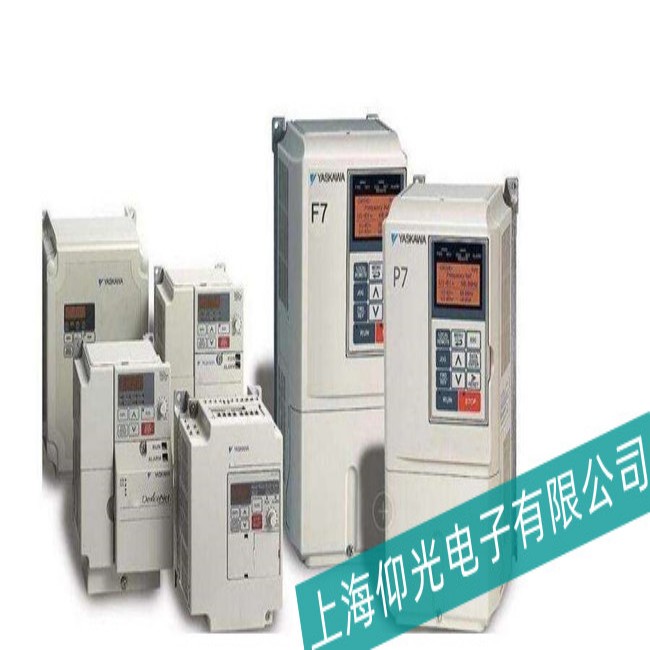

安川變頻器CIMR-F7B40P4出現控制電源異常（CPF）故障時，表明控制回路供電異常。以下是分步維修指南：
一、外部因素排查
-
控制電源輸入檢查
- 電壓測量：用萬用表測量控制電源輸入端子（通常為24V或12V）電壓，確認是否符合規格（如24V±10%）。
- 電源穩定性：檢查外部控制電源是否受干擾（如變頻器啟停時電壓波動），可加裝隔離變壓器或穩壓模塊。
-
接線與干擾
-
短路風險：檢查控制電源線路是否破皮短路，或與動力線（U/V/W）未保持足夠間距（建議>20cm）。
-
接地問題：確認控制電源負極與變頻器PE端可靠連接，避免懸浮接地。
-
二、變頻器內部檢查
-
控制電源模塊
- 保險絲檢查：確認控制電源模塊的保險絲（如250V/1A）是否熔斷，若熔斷需更換同規格型號。
- 電容狀態：檢查控制電源模塊的濾波電容（如1000μF/25V）是否鼓包或漏液，若異常需更換。
-
控制板檢測
- 穩壓芯片：檢查控制板上的穩壓芯片（如7815、7915）輸入輸出電壓是否正常（如輸入24V，輸出±15V）。
- 電源電路：觀察控制板是否有燒焦痕跡，重點檢查二極管、MOSFET等元件是否損壞。
-
輔助電源
-
開關電源：若變頻器內置開關電源，檢查其輸出（如5V、12V）是否穩定，若異常需維修或更換電源模塊。
-
三、參數設置調整
-
控制電源閾值
- 參數A1-01/A1-02：適當調整控制電源低電壓保護閾值（如從18V調至16V），但需避免低于硬件極限（通�！�12V）。
-
檢測靈敏度
-
參數A1-03：若控制電源存在瞬時波動，可適當降低檢測靈敏度（如從50%調至30%）。
-
四、專業維修建議
若以上步驟未解決問題，可能存在以下深層故障：
- 控制板程序缺陷：嘗試通過操作面板恢復出廠設置（參數ALLC=1），或升級固件。
- 電源模塊損壞：若控制電源模塊內部電路（如PWM控制器）損壞，需更換模塊。
- 控制板硬件故障：CPU、存儲器或電源電路損壞，需更換控制板。
建議：復雜硬件故障需聯系安川授權維修點，避免非專業拆卸導致二次損壞。
五、預防措施
-
定期維護：每季度檢查控制電源模塊、電容及保險絲狀態。
-
環境控制：保持變頻器環境干燥、通風，避免控制板受潮。
-
電源優化：在干擾嚴重的環境中，為控制電源加裝磁環或?yàn)V波電容。
-
參數備份：通過操作面板或軟件備份參數，防止誤操作丟失。
通過以上步驟，可系統性解決CIMR-F7B40P4的控制電源異常故障。若涉及控制板或更換電源模塊，建議優先使用原廠配件以確保兼容性。維修前務必?cái)嚅_主電源，等待5分鐘確保電容放電。
上海仰光電子維修安川變頻器CIMR-F7B40P4常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
