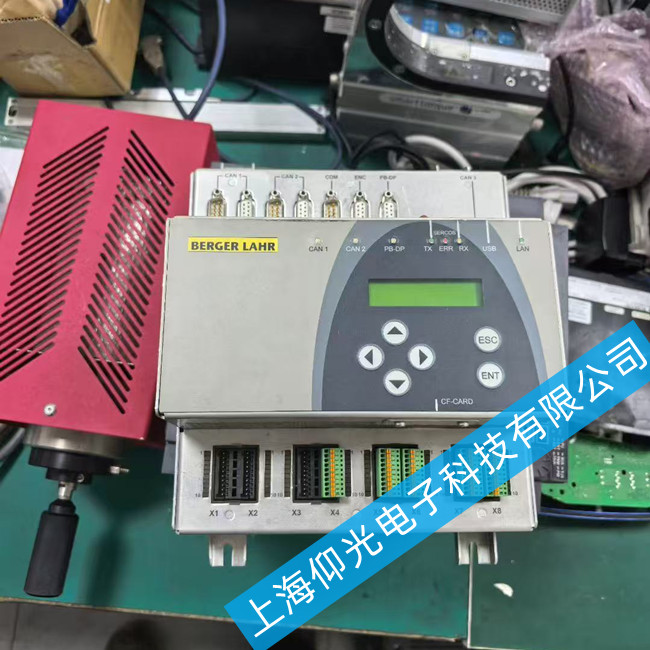

百格拉控制器維修BLC382TCPU1S LX800常見故障維修
百格拉控制器常見故障類型及維修方法
故障1：上電無反應（指示燈全滅/僅電源燈微亮）
現象描述：接通電源后，控制器面板無任何指示燈亮起，或僅電源指示燈呈微弱紅色（正常應為綠色常亮），觸摸外殼無發熱，系統完全無法啟動。
可能原因：
電源模塊故障：輸入電源（通常為24V DC或220V AC轉內部直流）不穩定、電源模塊內部電容擊穿、保險絲熔斷；
主板供電電路損壞：CPU核心供電電路（如5V/3.3V穩壓芯片）短路或開路；
外部電源問題：供電線纜接觸不良、電源適配器輸出參數不匹配。
診斷與維修步驟：
檢查外部電源：用萬用表測量輸入電壓（如24V DC輸入端），確認是否在標定范圍（±10%容差）；檢查電源線纜接頭是否氧化、松動；
檢測電源模塊：拆開控制器外殼（需斷電并放電），觀察電源模塊是否有燒焦痕跡、鼓包電容；用萬用表測量模塊輸出端（如+5V、+12V、+3.3V）是否正常——若某一路輸出為0V，則對應電路故障；
排查保險絲：多數控制器內置自恢復保險絲或玻璃管保險絲，檢查是否熔斷（熔斷后需更換同規格保險絲，并排查短路點）；
主板供電芯片檢測：若電源模塊輸出正常但主板仍無反應，可能是核心供電芯片（如LM2596、TPS5430等）損壞，需用示波器檢測芯片輸入/輸出波形，或直接更換同型號芯片。
故障2：系統啟動后死機/程序無響應（CPU指示燈異常閃爍）
現象描述：控制器能上電（電源燈綠燈亮），但CPU指示燈（通常為黃色或紅色）呈現規律性快速閃爍（如每秒2-3次），或長時間保持常亮不熄滅；觸摸屏/上位機無法與控制器通信，程序無法下載或運行中突然卡死。
可能原因：
CPU過熱或硬件損壞：散熱風扇故障導致芯片過熱，或CPU內部焊點脫焊、緩存芯片故障；
程序或參數錯誤：用戶程序存在邏輯死循環、變量溢出，或存儲芯片（如Flash、EEPROM）數據損壞；
電磁干擾：附近大功率設備（如變頻器、電焊機）產生高頻干擾，影響CPU正常運算；
內存不足：程序容量超過控制器存儲限制，導致運行崩潰。
診斷與維修步驟：
觀察散熱狀態：檢查CPU散熱風扇是否轉動（聽聲音/觀察葉片），觸摸散熱片溫度（正常應微溫，若燙手則散熱不良）；清理散熱片灰塵，重新涂抹導熱硅脂；
復位與初始化：嘗試長按控制器“復位鍵”（通常為5-10秒）恢復出廠設置，或通過上位機軟件執行“冷啟動”；若問題依舊，備份數據后對存儲芯片進行格式化（需專業工具）；
檢測電磁環境：用示波器檢測CPU供電線或通信線的噪聲波形（正常應為平滑直流/低頻信號，若出現高頻毛刺則存在干擾）；將控制器遠離干擾源，或增加屏蔽接地（如屏蔽電纜、接地銅排）；
程序診斷：通過編程軟件連接控制器（若能短暫通信），查看錯誤日志（如“內存溢出”“任務超時”等提示）；簡化程序邏輯（逐步注釋部分代碼），定位引發死機的功能塊；
故障3：通信中斷（無法與上位機/其他模塊連接）
現象描述：控制器與其他設備（如PLC、HMI、伺服驅動器）的通信異常，表現為上位機軟件提示“連接超時”“無響應”，或伺服軸報“通信丟失”錯誤；通信指示燈（如ETH/RX/TX燈）不亮或閃爍無規律。
可能原因：
通信接口硬件故障：網口（RJ45）、串口（RS485/232）的物理層損壞（如芯片引腳虛焊、網線接口氧化）；
通信參數配置錯誤：IP地址沖突、波特率/協議不匹配（如EtherCAT設置為PROFINET）；
通信線纜問題：線纜破損、接頭松動，或未使用屏蔽雙絞線（抗干擾能力差）；
驅動程序/固件版本不兼容：控制器固件過舊，或上位機軟件未更新至支持當前型號的版本。
百格拉伺服驅動器維修：炸可控硅，無顯示，模塊炸，開不了機維修，變頻器無輸出，無電壓，變頻器冒煙，變頻器異響，變頻器報警，通訊不上，帶不動負載，電機不轉，電機抖動,面板顯示’E’面板無顯示，驅動板燒，驅動電路壞，電壓輸出不平衡，運行幾分鐘報過流.缺相、過流、過壓、欠壓、過熱、過載、接地,報錯，故障報警等等故障報警維修。
