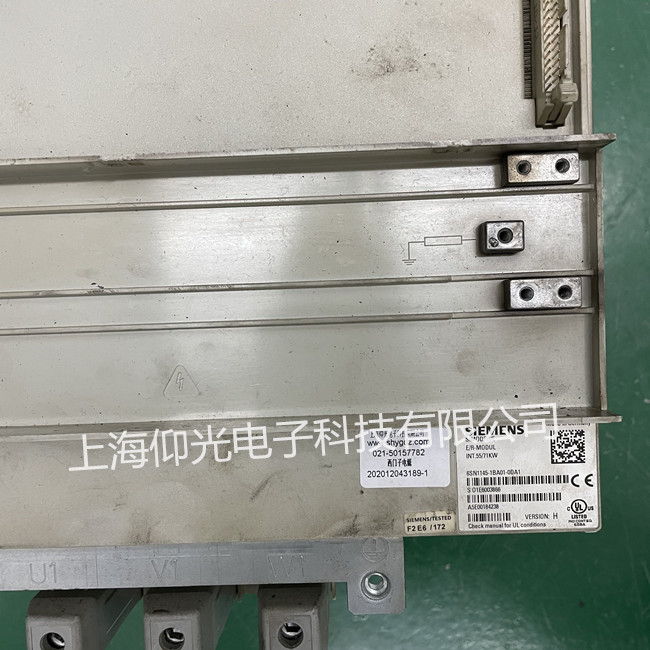

西門子伺服電源模塊維修常見故障如下：免費檢測，有專業測試平臺，
檢查伺服模塊和電源模塊，發現電源模塊的6個指示燈中的綠色燈發亮，正常情況下的黃色燈是熄滅的。說明直流母線沒有充電。測量進線電源正常，9-48 9-63 9-64控制使能以加上。各連接點正常。檢查X141端子各直流電壓，15V、5V電壓沒有，24V電壓沒有，直流母線電壓為0。重新上電，直流母線電壓一直為0。將DP通訊線和直流母線斷開，上電，檢測結果依然如故。打開模塊，模塊內部所有保險均正常。最后更換電源模塊，上電后一切正常。
維修案例
�。�1）一臺進口數控車床（西門子810D系統），開機后屏幕上出現報警“NC、PLC無法連接”，打開電氣柜后發現，電源模塊和NCU模塊上的指示燈和數碼管均沒有顯示，而電源模塊進線端電壓用三用表測量為395V，因此判定該故障是由于進線電壓偏高而導致電源模塊內部電源電路出現問題，打開模塊，檢測內部電源部分，發現一只大功率場效應管燒壞，更換損壞元器件，并調整該廠房電網電壓至380V后重新開機，系統啟動正常。
�。�2）一臺進口數控旋壓機（西門子840D系統），開機后液壓不啟動。通過分析后發現，其液壓啟動回路串聯在電源模塊的113和63端子上，在正常狀態下，開機后113上產生24V電壓，通過液壓回路，脈沖使能端子63上也將出現24V電壓，電源模塊開始正常工作。在故障狀態下，測量電源模塊各個端子，發現9有24V產生而113沒有24V，說明電源模塊內部電源電路沒有故障，問題出在內部主接觸器上，打開電源模塊，檢測主接觸器常閉觸點，發現其接觸電阻將近15k，將該觸點修磨后，再次開機啟動液壓，故障排除。
故障處理：1，電源通電無反應，各指示燈均不亮
電源在機床中開機沒有任何指示時，我們應當首先檢測輸入電壓是否正常，是否達到電源規定的輸入電壓，如果沒有輸入電壓，則應當檢查進線開關是否損壞，接線是否接牢，如果輸入電壓正常，剛首先應當將機床下電，將電源拆下，打開電源，看電源內部保險是否完好，如果有損壞，應當先排除引起保險損壞的原因，然后換上新的符合規定的保險；如果保險完好，則應檢查電源內部整流電路是否正常，550V電壓是否正常，以及PFC電路是否正常。
2，電源指示三相LED亮（紅）
如果電源通電后輸入電壓檢測LED常亮，則首先檢測輸入電壓是否有缺相，如果輸入電壓測試正常，則應著重檢測電源內部的輸入電源檢測電路是否有損壞，如果有損壞也會報故障。
3，面板上的5V指示燈亮（紅）
如果面板上5V指示燈常亮，則說明電源內部的5V電源過低或過高，則應當檢查5V電源電路。
4，面板上SPP燈常亮（紅）
面板上SPP燈常亮，則說明電源的總線（－X351）輸出電源不正常，經測試，各組電源均偏低，通過檢測，故障原因為基準、反饋電路的故障。
5，電源不能有效加使能
這類故障原因一般為電源板的使能電路故障，如果使能電路完好，則也應當檢測功率板電路，最后還應當檢測電源板的充電電路是否正常。
