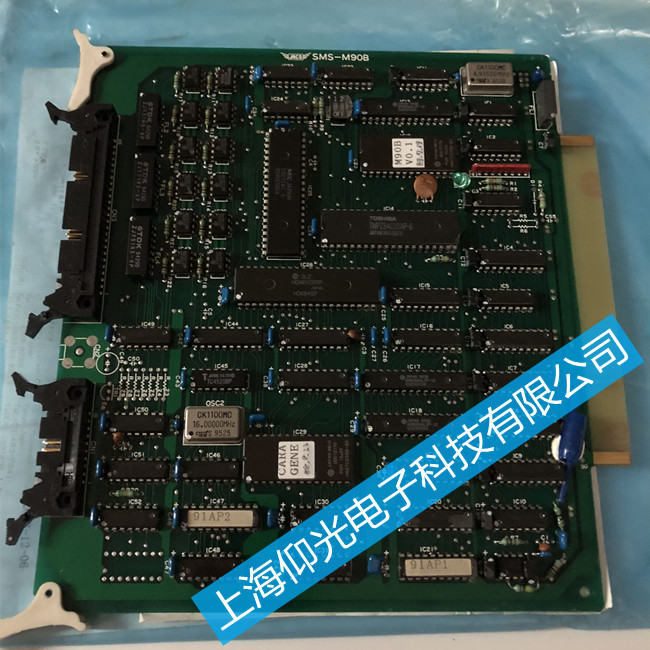

JRCS監測報警電路板維修方法？
芯片級電路板維修的一般工作步驟和流程
工控電路板越來越智能化，不帶CPU(MPU MCU)的電路板可以說越來越少了，工控機、變頻器、PLC、智能儀器儀表等無不包含了CPU(MPU MCU)芯片，有的一塊板還不止一個，這類芯片結構功能復雜，引線較多，同一故障現象但可能是很多不同故障原因，牽一發而動全身，維修起來具有相當?shù)碾y度。如何總節這類電路板故障的共同規律，從而按部就班有章可循地去尋找故障，這是很多維修人員的愿望。
查電源；檢查電源，不僅要用萬用表檢查電壓大小，還要用示波器檢查電壓波形
查晶振；檢查晶振有沒有起振，可以用示波器檢查晶振腳的波形來查看
查復位；檢查復位信號是不是正常，復位脈沖有沒有正確送到CPU芯片的復位腳。
查總線；數據總線、地址總線、控制總線的任何一根開路或短路都可引發故障，可以通過測試平行總線的對地電阻比較某路有沒有故障來判斷，或者觀察各路總線的波形來判斷。
查接口芯片；接口芯片是壞得最多的一類元件，可通過代換或專用儀器檢測來判斷是否損壞。
JRCS監測報警電路板工控電路板電容損壞的故障特點及維修
電容損壞引發的故障在電子設備中是最高的，其中尤其以電解電容的損壞最為常見。
電容損壞表現為：1.容量變小；2.完全失去容量；3.漏電；4.短路。
電容在電路中所起的作用不同，引起的故障也各有特點。在工控電路板中，數字電路占絕大多數，電容多用做電源濾波，用做信號耦合和振蕩電路的電容較少。用在開關電源中的電解電容如果損壞，則開關電源可能不起振，沒有電壓輸出;或者輸出電壓濾波不好，電路因電壓不穩而發生邏輯混亂，表現為機器工作時好時壞或開不了機，如果電容并在數字電路的電源正負極之間，故障表現同上。
我司在船舶自動化修理領域主要提供以下服務：駕控臺電路板系統維修維護、主機遙控電路板系統維修維護及車鐘電路板維修保養、無人機艙監控系統電路板維修維護、貨控系統及配載儀電路板維修維護、航行信號燈通用報警系統電路板維修維護、閥門遙控系統電路板維修維護、液位遙測系統的修理及改造，貨艙進水報警系統電路板維修維護、防海生物及陰極保護系統電路板維修維護、燃油粘度控制系統電路板維修維護、各類鍋爐焚燒爐自動控制系統電路板維修維護、電站自控系統電路板維修維護、主開關和儀表修理及校驗電路板維修維護、應急照明充放電板系統電路板維修維護、主輔機安保系統電路板維修維護、曲拐箱油霧濃度檢測裝置電路板維修維護、火災自動報警系統電路板維修維護、舵機自動控制系統電路板維修維護、各類克令吊電氣系統電路板維修維護、各類油份濃度裝置15PPM及油水分離器修理校驗、程控電話/聲力電話、空調冰機控制系統電路板維修維護、字母鐘電路板維修維護、各類控制箱定做電路板維修維護、各類老印刷線路板無圖紙修復定做修理等。
