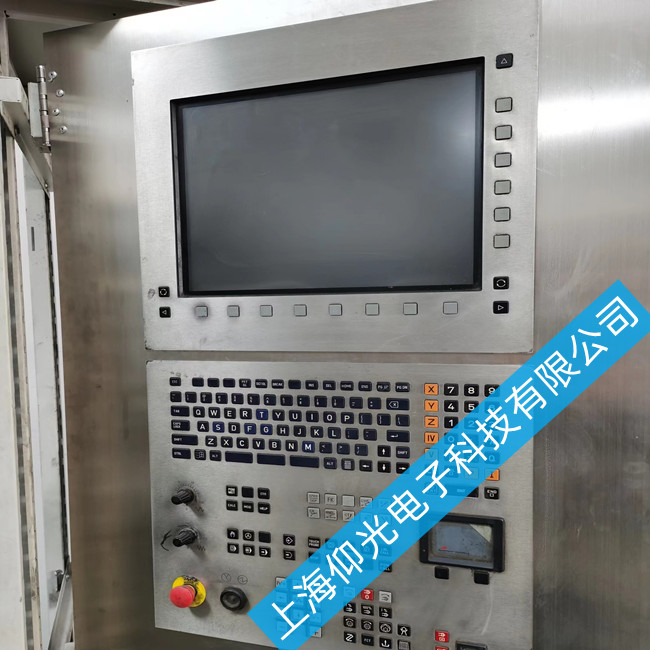

上海海德漢數控系統維修公司
海德漢(HEIDENHAIN)主軸伺服驅動器UM130D的原理，
F11、F12：輸入熔斷器，主回路短路維護元件。
VSll：浪涌吸收器，用于吸收交流輸入側的瞬間高壓。
NFll：輸入濾波器，對輸入交流電源進行濾波。
DSll：?jiǎn)蜗嗳ㄕ鳂颍靼l(fā)作直流母線電壓。當輸入電壓為AC200V時，通過DSll整流以及C12、C13的濾波穩壓，可以在直流母線上獲得DC210~230V左右的直流電壓。
C12、C13(220μF/400V)：直流母線濾波電容。
R11(2Ω/20W)：與RYll常開觸點并聯，作為起動電流限流電阻，開機瞬間因?yàn)镽Yll觸點斷開，R11串聯接入直流母線主電路，束縛開關主電路的沖擊電流；+24V輸出正常后，RYll吸合，通過RYll常開觸點短接限流電阻。
SHll：調試、丈量用短接設定端子，通過斷開SHll可以使Q14、D24、Q15、D25與整流電路分別。
Q14、Q15：開關電源功率驅動管，作為開關電源主變壓器輸出驅動。
D24、D25：續流二極管，在驅動管Q14、Q15關斷時，對電源變壓器進行續流。
海德漢(HEIDENHAIN)主軸驅動器維修 iTNC530系統海德漢數控維修
M11、T11、D11、C17(330μF/25V)：電源模塊輔佐電源操控及驅動環節。首要由集成電路PS01，以及輔佐開關電源驅動部分的輸出驅動、擴展環節的Q24、Q25、C14、C15、C16等元器件(圖中未畫出)組成，用于發作電源模塊用的DCl0V基準電壓與DCl5V輔佐操控電壓。海德漢(HEIDENHAIN)主軸驅動器維修也要有專業的測驗渠道，要不然維修好也是盲修，記住一定要找大公司維修有保障，最關鍵我們有測試平臺
