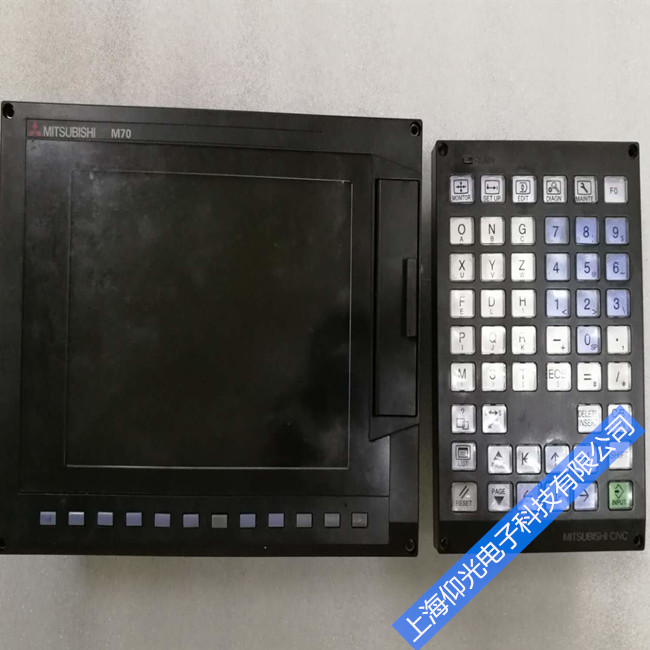

三菱數控系統維修各模塊狀態指示燈及含義如下
1)電源模塊QX084。M520A電源模塊上有3個狀態指示燈，其含義如下：
①LEDl(綠色)指示燈亮，表示電源接通；如燈滅則表示電源存在異常。
②LED2(紅色)指示燈亮，表示交流輸入電壓不正常(過壓或欠壓)，電源模塊無直流24V電壓輸出。
③LED3(紅色)指示燈亮，表示電池電壓低于2.6V。
2)CPU模塊QX611-1。CPU模塊QX611-1上有2個狀態指示燈，其含義如下：
①LEDl指示燈。在正常工作時為綠色，且指示燈閃爍；當指示燈成為紅色時，則表示系統出現WATCH DOG報警。
②LED2指示燈。在正常工作時為綠色，且指示燈閃爍；當指示燈成為紅色時，則表示存儲器存在故障。
3)CRTC模塊QX522/QX524。QX524上有4個指示燈，其含義如下：
①SD和RD(綠色)指示燈。正常情況下亮；當燈滅時，則表示操作面板的信號傳輸出現故障，可能的原因有電纜連接不良或模塊故障。
②FBAL1和FBAL2(紅色)指示燈。當燈亮?xí)r，表示主軸編碼器無信號，可能的原因有主軸編碼器或電纜連接不良。
QX522模塊上有3個指示燈，其含義如下：
①RUN(綠色)指示燈。正常情況下指示燈閃爍，當燈不亮?xí)r，則表示模塊或電纜連接不良。
②FBALl和FBAL2(紅色)指示燈。當燈亮?xí)r，表示主軸編碼器無信號，可能的原因有主軸編碼器或電纜連接不良。
4)QY201/QY221模塊。在QY201/QY221模塊上有3個綠色指示燈RD、SD與MON，其含義如下：
①RD指示燈亮，表示模塊在接收信號；當模塊安裝、連接不良，或模塊本身不良，I/O模塊MC713不良時，信號不能正常傳送，指示燈滅。
②SD指示燈亮，表示模塊在發送信號：當模塊安裝、連接不良，或模塊本身不良，或I/O模塊MC713不良時，信號不能正常傳送，指示燈滅。
③MON指示燈為系統監控指示燈，正常工作時指示燈閃爍。若MON一直亮處于或滅狀態，則表示模塊存在故障：當MON閃爍、但RD或SD燈滅時，則可能是模塊安裝、連接不良或模塊本身不良；如RD、SD、MON燈全滅，則表示直流24V電源故障
