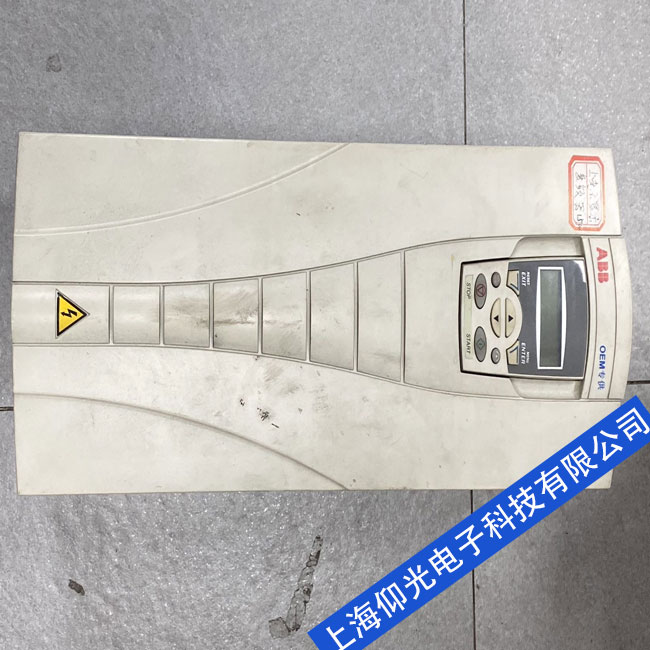

ABB變頻器ACS510過流故障處理方案
一、初步排查與參數調整
確認故障代碼與負載狀態
檢查變頻器面板顯示的過流代碼（如F0001或OC），確認是否為輸出過流或直流過流。
觀察負載是否突變、傳動機構是否卡死或存在機械阻力（如電機堵轉或軸承損壞）。
調整運行參數
延長加減速時間：若加速時間過短（默認值可能為10-20秒），需根據負載特性調整參數2202（加速時間）和2203（減速時間）。
降低力矩提升值：避免因參數設置過高導致啟動電流激增。
啟用自動復位功能：將參數3104設置為1，允許變頻器在過流后自動復位。
二、硬件檢測與修復
檢查電機與電纜
使用兆歐表測量電機及電纜的絕緣電阻，排除短路或接地故障。
若電纜破損或接頭松動，需更換或重新壓接端子。
排查變頻器內部元件
功率模塊（IPM）檢測：斷開輸出側電流互感器和直流側霍爾檢測點，若復位后仍報過流，可能為IPM模塊損壞。
電流傳感器檢查：確認傳感器是否失效或信號異常。
制動單元與電阻：檢查制動斬波器是否故障，制動電阻阻值是否匹配或燒毀。
三、特殊場景處理
負載突變或工藝異常
若應用于離心機、風機等慣性負載，需加裝制動電阻并延長減速時間，避免減速時能量回饋導致過流。
檢查前端濾波電抗器是否選型不當，導致直流回路電壓異常。
環境與散熱優化
清理散熱風扇及風道，確保變頻器內部溫度≤40℃。
避免安裝環境中存在強電磁干擾（如靠近電焊機），必要時增加屏蔽措施。
四、系統測試與驗證
空載測試
斷開電機，空載運行變頻器，若仍報過流則判定為內部故障（如逆變橋損壞）。
帶載測試
逐步增加負載至額定值，監測輸出電流波形是否平穩，排除諧波或震蕩干擾。
五、預防措施
定期維護：每季度檢查電纜接頭、散熱系統及參數設置。
參數備份：保存優化后的參數組，便于故障后快速恢復。
模塊冗余設計：在關鍵應用中配置備用IPM模塊，縮短停機時間。
操作注意事項
涉及功率模塊更換時，需嚴格斷電并釋放直流母線電容余電。
若多次調整參數無效或頻繁燒毀元件，建議聯系ABB技術支持進行深度診斷
